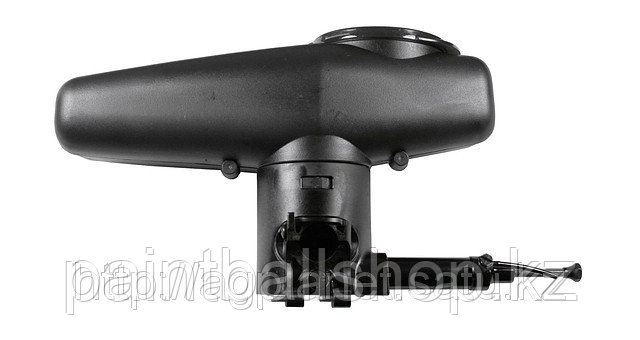

Cyclone Feed System (фидер на 200 шаров в комплекте)

Система подачи Cyclone с фидером на 200 шаров в комплекте

Система подачи Cyclone активируется пневматическим поршнем. Во время выстрела, клапан маркера открывается и газ поступает в камеру сзади от тарельчатого клапана. Из этой камеры газ проходит вперед через самое большое отверстие и толкает шар. Газ также выходит сзади через зазоры между поршнем и корпусом клапана. Этот газ наполняет цилиндр, в котором находится ударник маркера (задний болт по терминологии Tippmann). Так как давление сжатого газа на поверхность поршня больше, чем сопротивление основной пружины маркера, газ расширяется и отталкивает ударник назад, взводя маркер для следующего выстрела.

Кроме этого на клапане Tippmann есть отверстие сбоку, через которое газ выходит в сторону от клапана и активирует пневматические аксессуары, такие как система подачи Cyclone, или Response Trigger. Газ, который в противном случае просто выпускался бы в атмосферу при проходе ударника мимо края кожуха газовой камеры или через ствол, расширяется и выходит через боковое отверстие.

Если на маркер установлена система Cyclone Feed, газ попадает в пневматический цилиндр. По мере того, как газ продолжает расширяться, давление понижается, пока не сравняется с атмосферным, при этом активируется пневматический поршень, который толкает шток Cyclone Feed, который в свою очередь толкает рычаг храповика, и поворачивает его.

Когда ударник отходит в заднее положение, а шар вылетает из ствола, сжатый воздух внутри поршня Cyclone теряет давление, и пружин отводит его назад. Газ выталкивается из поршня, а соединительный шток поршня, тянет за собой собачку, блокирующую движение оси, что позволяет оси провернуть лопасти мешалки и загрузить в маркер новый шар.
